国家标准规定，交流输出侧过电压/欠电压保护范围是额定电压的85%到110%，当超过这个标准时，逆变器要停止运行。单相并网的额定电压是230V，当电网电压低于195.5V或者高于253V时，逆变器原则上要停机；三相并网的电压是400V，当电网电压低于340V或者高于440V时，逆变器原则上要停机。
1、以下两种情况电网电压会偏高，一是靠近降压变压器的地方，为了保证离变压器较远的地方电压正常，考虑到线路电压损耗，一般都会将变压器输出电压拉高；二是光伏发电用户侧无法消化，输送到较远的地方要提高电压，造成逆变器输出侧电压过高，引起逆变器保护关机。
这时有三种方法可以让逆变器继续运行：一是加大输出电缆线径，因为电缆越粗，阻抗越低；二是移动逆变器靠近并网点，电缆越短，阻抗越低；三是手动调整逆变器电压范围，但不能调得太高，超过270V有可能损坏用户其它用电设备。
2、逆变器交流线如果接错，也有可能导致逆变器报“交流电压超范围”故障。如相线和零线接错，逆变器A相会显示是线电压380V，B，C会显示是相电压220V，逆变器认为电压过低而不启动。这种情况都是发生在逆变器安装阶段。

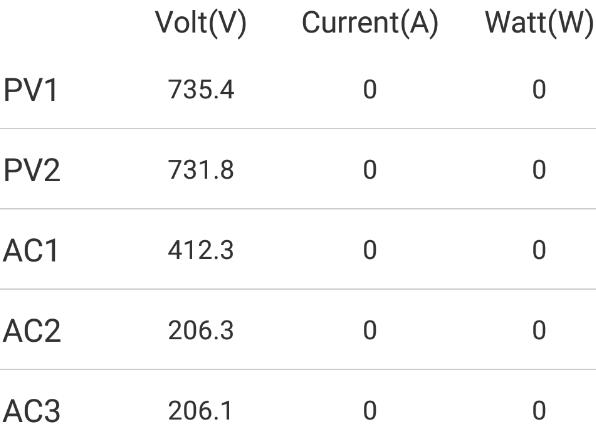

上图是逆变器报交流电压超范围警告，从APP监控上看到的电网各相电压，其中AC1正常，AC2和AC3电压偏低，经现场检测，是相线L1和零线N线接反，把L1相线和零线N线对调换，逆变器恢复正常。
3、交流开关接触不良或者损坏，也会导致逆变器报“交流电压超范围”故障。逆变器后的交流开关，由于长时间运行，如果电缆线头没有压紧，或者开关质量不好，触点就会出现比较大的内阻，有可能导致电压下降。

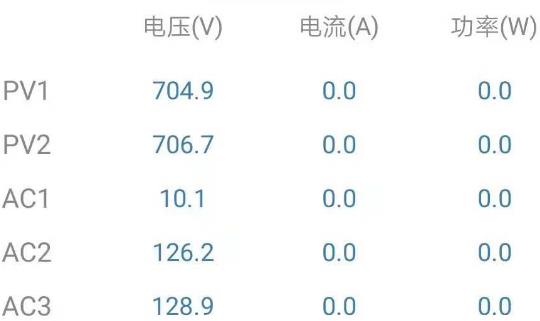

上图是一个电站报交流电压超范围警告，从APP监控上看到的电网各相电压，AC1是10.1V，AC2是126.2V，AC3是128.9V，现场测量电网电压正常，开关也没有断开，只是开关温度比较高，拆开电缆接线端子，发现接触点变黑。重新更新电缆接头和开关后，电压恢复正常，逆变器也可运行。
如何检测交流电压故障第一步，用万用表检测电网电压，如果电压不正常，说明是电网的问题；第二步，检测交流开关，正常闭合状态下，开关上下导通，进线和出线之间是没有电压的，如果电压大于5V，说明开关有问题；第三步，如果交流开关没问题，检测逆变器的交流输出接线端子，用万用表检测接线端子相线之间的电压，要用电网的电压一致，如果不一致，可能是从开关到逆变器这一段电缆有问题，或者逆变器输出端子有问题；第四步，如果交流输出接线端子测得的电压正常，逆变器还报交流电压故障，则可能是逆变器内部采样问题，需联系逆变器厂家解决。
原标题:逆变器出现“交流电压超范围”故障怎么办？
